คำแนะนำของวาล์วผีเสื้อ

การจัดเก็บ การติดตั้ง การใช้งาน และการบำรุงรักษา

พื้นที่จัดเก็บ

* ควรวางวาล์วปีกผีเสื้อไว้ในที่แห้งภายในอาคาร แผ่นดิสก์เปิดที่ 4°-5°

การติดตั้ง: คำแนะนำทั่วไป

* วาล์วปีกผีเสื้อนี้อาจติดตั้งในตำแหน่งเสริมของท่อได้

* ตำแหน่งการติดตั้งควรรับประกันความสะดวกในการใช้งาน การบำรุงรักษา และการเปลี่ยนทดแทน

* เมื่อติดตั้งอาจไม่คำนึงถึงทิศทางการไหลปานกลาง

การติดตั้งบนท่อ

* ตรวจสอบว่าสภาพการใช้งานเหมือนกันกับมาตรฐานประสิทธิภาพของวาล์วหรือไม่

* ทำความสะอาดช่องและพื้นผิวซีล ไม่ให้มีสิ่งปนเปื้อนเกาะ ก่อนทำความสะอาด ห้ามเปิดหรือปิดแผ่นดิสก์

* ตรวจสอบด้ามจับว่าเชื่อถือได้กับการเชื่อมต่อหน้าแปลนหรือไม่ สกรูชุดด้ามจับว่าแน่นกับซีลหรือไม่

* หลังการติดตั้ง เมื่อทำการทดสอบความเข้มของท่อ แผ่นดิสก์ต้องอยู่ในสถานะเปิด

การใช้และการบำรุงรักษา

* หลังจากติดตั้งวาล์วแล้วควรตรวจสอบวาล์วตามกำหนดเวลา

* ไม่ว่าจะเกิดความเสียหายใด ๆ บนบ่าวาล์วและโอริงด้วย

* ฟังก์ชั่นการปิดผนึกของพื้นผิวการปิดผนึกแผ่นดิสก์

* หลังจากยกเครื่องและประกอบแล้ว จะไม่อนุญาตให้เกิดปรากฏการณ์การปิดกั้นเมื่อเปิดและปิด

* หลังจากยกเครื่องและประกอบแล้ว ควรทดสอบประสิทธิภาพการซีลตามมาตรฐาน

1.น้ำหนัก

ขนาด	น้ำหนักของวาล์วผีเสื้อเวเฟอร์เพลาเปลือย (กก.)
2'	2.2
2.5'	2.5
3'	2.9
4'	4.3
5'	6.1
6'	7.8
8'	12.2
10'	18.8
12'	28.7

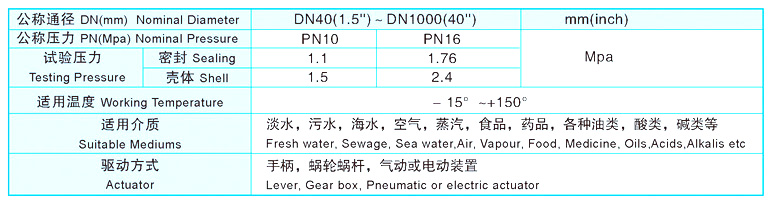

2.พารามิเตอร์

3.การเกิดความเสียหายที่เป็นไปได้และวิธีการกำจัด

พังทลายของเหตุการณ์ที่อาจเกิดขึ้น	เหตุผลที่เป็นไปได้	วิธีการถอด
ซีลพื้นผิว รั่วซึม	ความเสียหายจากการชนกันของเบาะนั่ง แผ่นดิสก์เป็นรอย หรือ ปรากฏการณ์การอุดตันระหว่างเบาะกับแผ่นดิสก์	แทนที่ นั่งหรือตรวจสอบและซ่อมแซมแผ่นดิสก์
รั่วไหลออกจากปลายก้าน	รู เพลาของ บ่าวาล์วผีเสื้อ เสียหาย การซีลโอริงลดลง	เปลี่ยน เบาะนั่งหรือโอริง
การรั่วไหลของพื้นที่เชื่อมต่อจากปลายทั้งสองของ BV พร้อมพื้นผิวปลายแปลนของท่อ	สลักเกลียวเชื่อมต่อไม่แน่นพอหรือเชื่อมต่อไม่เท่ากันหรือเกิดจาก การซีลตามอายุ	ขันให้แน่นและสม่ำเสมอการเชื่อมต่อหรือเปลี่ยนบ่าวาล์ว

4.การติดตั้งที่ถูกต้องและการติดตั้งที่ไม่ถูกต้อง

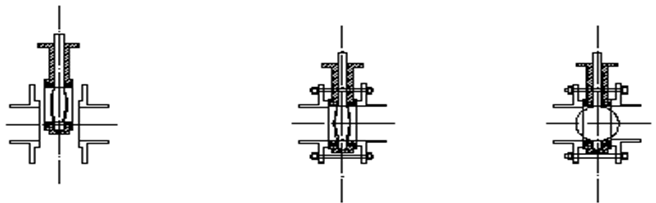

การติดตั้งที่ถูกต้อง

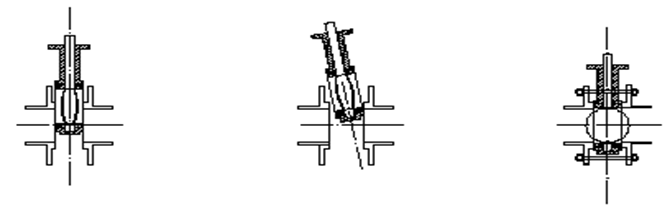

การติดตั้งไม่ถูกต้อง
