แอคทูเอเตอร์วาล์วไฟฟ้า - วิธีการทำงาน

แอคทูเอเตอร์ วาล์วไฟฟ้า ควบคุมการเปิดและปิดของ วาล์ว ​พวกเขาสามารถให้การเคลื่อนที่เชิงเส้นหรือแบบหมุนและทำงานกับประเภทต่างๆ วาล์ว รวมถึงบอลและ วาล์วผีเสื้อ. แอคชูเอเตอร์ วาล์วไฟฟ้า ตอบสนองต่อการแจ้งเตือนผ่านรีโมทคอนโทรลหรือระบบควบคุมกระบวนการแบบรวมศูนย์ ซึ่งทำให้เป็นสิ่งล้ำค่าสำหรับการจัดการระบบที่เข้าถึงได้ยากหรือกระจายไปทั่วพื้นที่ขนาดใหญ่ ระบบควบคุมกระบวนการสามารถสั่งงานแอคชูเอเตอร์ไฟฟ้าจากระบบรวมศูนย์เพื่อส่งคำสั่งตามกำหนดการและที่ตั้งโปรแกรมไว้ ซึ่งช่วยให้องค์กรต่างๆ สามารถทำให้ระบบเป็นอัตโนมัติและปรับปรุงความน่าเชื่อถือได้

โดยรวม, แอคชูเอเตอร์ วาล์วไฟฟ้า มีการตอบสนองมากขึ้น มีความก้าวหน้าทางเทคโนโลยี และใช้งานง่ายขึ้น คู่มือต่อไปนี้จะอธิบายสิ่งที่คุณจำเป็นต้องรู้เกี่ยวกับวิธีการทำงานของส่วนประกอบเหล่านี้ และสิ่งที่จำเป็นในการติดตั้งและใช้งาน

ส่วนประกอบแอคชูเอเตอร์ไฟฟ้า

ไม่เหมือนที่อื่น แอคทูเอเตอร์ของ วาล์ว แอคชูเอเตอร์ไฟฟ้าประกอบด้วยมอเตอร์ที่สามารถแปลงไฟฟ้าในลักษณะเชิงเส้นหรือแบบหมุนเพื่อเปิด ปิด หรือปรับวาล์วที่สอดคล้องกัน แอคชูเอเตอร์ไฟฟ้าที่แตกต่างกันจะควบคุมการเคลื่อนไหวประเภทต่างๆ ตัวอย่างเช่น แอคชูเอเตอร์แบบหมุนควอเตอร์จะหมุน กลไกของ วาล์ว 90 องศา ซึ่งเปิดเต็มที่

สิ่งสำคัญคือต้องเลือก แอคชูเอเตอร์ วาล์วไฟฟ้า ที่ทำงานด้วยแรงดันไฟฟ้าที่เหมาะสมเพื่อให้ตรงกับระบบของโรงงานของคุณ ระบบเหล่านี้จะแตกต่างกันไปขึ้นอยู่กับว่าผู้ปฏิบัติงานใช้แหล่งพลังงานไฟฟ้ากระแสสลับ (AC) หรือไฟฟ้ากระแสตรง (DC)

แรงดันไฟฟ้าบางประเภทที่ได้รับความนิยมมากที่สุด ได้แก่:

12 โวลท์

12 โวลท์ดีซี

24 VAC

24 โวลท์ดีซี

115 โวลท์

120 โวลท์

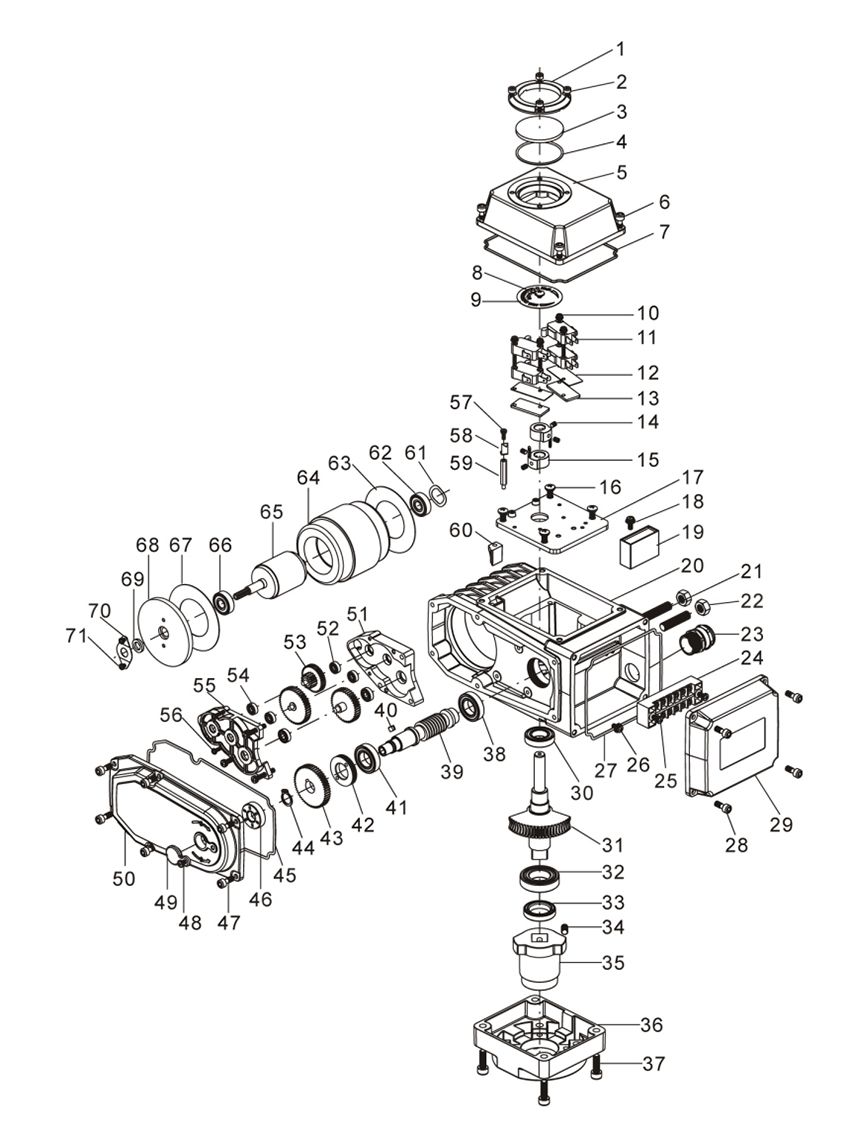

นอกจากมอเตอร์แล้ว แอคชูเอเตอร์ยังมีส่วนประกอบทางไฟฟ้าอื่นๆ รวมถึงลิมิตสวิตช์ สายไฟ และชุดเกียร์ ชิ้นส่วนทั้งหมดเหล่านี้จัดอยู่ในชุดตัวเครื่องป้องกันขนาดกะทัดรัด

วาล์วไฟฟ้า การออกแบบตัวกระตุ้น

แอคชูเอเตอร์ไฟฟ้าสำหรับ วาล์วไฟฟ้า เป็นมอเตอร์แบบโรตารีชนิดหนึ่ง วาล์ว ตัวกระตุ้น แอคชูเอเตอร์แบบหมุนด้วยไฟฟ้าจะแปลงพลังงานไฟฟ้าเป็นแรงหมุน ดังนั้นแอคทูเอเตอร์แบบหมุนสี่รอบจึงสามารถหมุนได้เพียง 90 องศาเท่านั้น มอเตอร์ไฟฟ้าจะสร้างแรงบิด ซึ่งจะถูกส่งไปหมุนวาล์วผ่านเอาท์พุตไดรฟ์ ตัวเลือกแรงดันไฟฟ้าของมอเตอร์คือ AC (ไฟฟ้ากระแสสลับ), DC (ไฟฟ้ากระแสตรง) หรือสามารถเลือกใช้งานได้อย่างใดอย่างหนึ่ง มอเตอร์บรรจุอยู่ในตัวเครื่องขนาดกะทัดรัดและทนทาน ซึ่งยังมีส่วนประกอบอื่นๆ ของแอคชูเอเตอร์ด้วย เช่น เกียร์ ลิมิตสวิตช์ สายไฟ ฯลฯ ส่วนประกอบทั้งหมดเชื่อมต่อกับวาล์วผ่านอินเทอร์เฟซการเชื่อมต่อที่เข้ากันได้ เช่น มาตรฐาน ISO 5211

กระบวนการติดตั้ง

สลุบ2 แอคชูเอเตอร์ วาล์วไฟฟ้า เมื่อคุณกำลังติดตั้ง แอคชูเอเตอร์ วาล์วไฟฟ้า ใช้ชิ้นส่วนที่ทนทานและเป็นมาตรฐานอุตสาหกรรม แอคชูเอเตอร์และฮาร์ดแวร์สำหรับติดตั้งจำนวนมากใช้มาตรฐาน ISO 5211 สำหรับการเชื่อมต่อ ซึ่ง วาล์วไฟฟ้า ทำงานร่วมกันได้อย่างราบรื่น ยี่ห้อและส่วนประกอบ

คุณจะต้องมีส่วนประกอบอย่างน้อยสามชิ้นในการติดตั้ง:

ไดรฟ์เอาท์พุต

ก้านสำหรับเชื่อมต่อกับหัววาล์ว

หน้าแปลนที่ยึดแอคชูเอเตอร์เข้ากับ วาล์ว

แอคชูเอเตอร์หลายตัวต้องการหน้าแปลนประเภทต่างๆ ขึ้นอยู่กับแรงบิดและตัวยึดที่มีอยู่

วิธีการเลือก วาล์วไฟฟ้า ตัวกระตุ้น

วิธีการเลือก วาล์วไฟฟ้า ตัวกระตุ้น แอคทูเอเตอร์ วาล์วไฟฟ้า สามารถทำให้ระบบของเหลวปลอดภัยและควบคุมได้ง่ายขึ้น มีประโยชน์อย่างยิ่งหากคุณต้องการขยายหรืออัพเกรดระบบของคุณและทำให้ซับซ้อนมากขึ้น

ต่อไปนี้คือพารามิเตอร์บางส่วนที่สามารถช่วยเป็นแนวทางในการตัดสินใจของคุณได้:

แรงบิด: พิจารณาแรงบิดทั่วไปและความต้องการแรงบิดแยกของระบบ ปัจจัยรองที่มีอิทธิพลต่อแรงบิด ได้แก่ ความหนืดของของเหลวและขนาดวาล์ว

ข้อกำหนดด้านแรงดันไฟฟ้า: กำหนดประเภทกระแสไฟฟ้าและความเข้มของแหล่งพลังงาน ณ ตำแหน่งที่ติดตั้งแอคชูเอเตอร์

การเชื่อมต่อการติดตั้งวาล์ว: ข้อกำหนดของหน้าแปลน แอคชูเอเตอร์ และสภาพแวดล้อมการติดตั้งที่แตกต่างกันสามารถจำกัดตัวเลือกของคุณได้ วาล์วไฟฟ้า แอคชูเอเตอร์

ระดับ IP: ระดับ IP ซึ่งกำหนดโดย IEC 60529 มีระดับการป้องกันปัจจัยด้านสิ่งแวดล้อม เช่น ความชื้นและฝุ่นในระดับที่แตกต่างกัน

ใบรับรองการป้องกันสิ่งห่อหุ้ม: ในทำนองเดียวกัน ตัวเรือนและเปลือกป้องกันจะต้องสามารถทำหน้าที่เป็นเกราะป้องกันอันตรายจากการใช้งานที่เฉพาะเจาะจงกับสภาพแวดล้อมได้

ไม่ปลอดภัย: บูรณาการ สามารถตั้งโปรแกรมแอคทูเอเตอร์ วาล์วไฟฟ้า ได้ด้วยการตั้งค่าอัตโนมัติซึ่งจะมีผลใช้บังคับหากมีไฟฟ้าดับ เหตุฉุกเฉิน หรือระบบขัดข้อง

การมอดูเลชั่น: แอคชูเอเตอร์บางตัวสามารถควบคุมอัตราการไหลของของไหล โดยมอดูเลต ในขณะที่ตัวอื่นอนุญาตให้ควบคุมเปิด/ปิดได้เท่านั้น

การใช้งาน: วัสดุของไหล อุณหภูมิ และปัจจัยอื่นๆ ของการใช้งานที่คุณต้องการก็อาจส่งผลต่อได้เช่นกัน วาล์วไฟฟ้า จะทำงานได้ดีที่สุด
