Ini adalah aktuator penting dalam sistem otomatis industri katup kupu-kupu listrik, yang dapat dikontrol secara terpusat dari jarak jauh dan juga dapat memenuhi kebutuhan kontrol program komputer.
Industri pertahanan, industri petrokimia, peralatan listrik, metalurgi besi dan baja, industri nuklir, farmasi biologi, hvac, peralatan pembersih, peralatan pengisian, peralatan pengeringan, peralatan pengecatan, pembuatan kapal
Industri, konstruksi teknik, konstruksi sains dan teknologi, kontrol otomatis bangunan, kontrol otomatis, pengolahan air perlindungan lingkungan, saluran air dan industri lainnya banyak digunakan.
Gambar produk

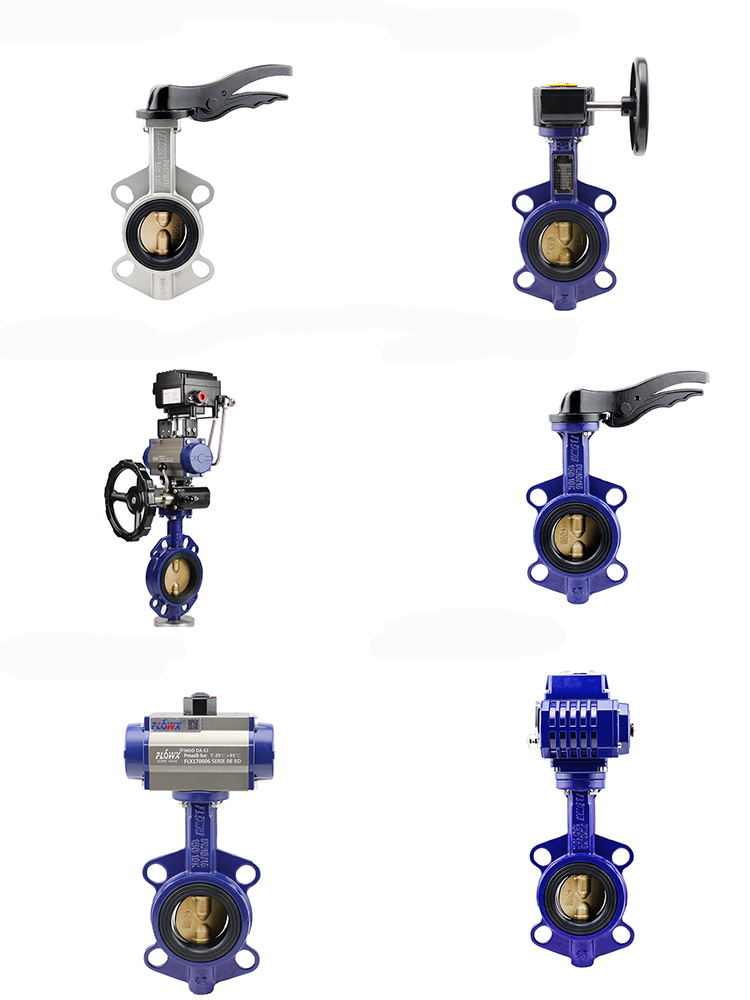

![Katup kupu-kupu perunggu aluminium]()

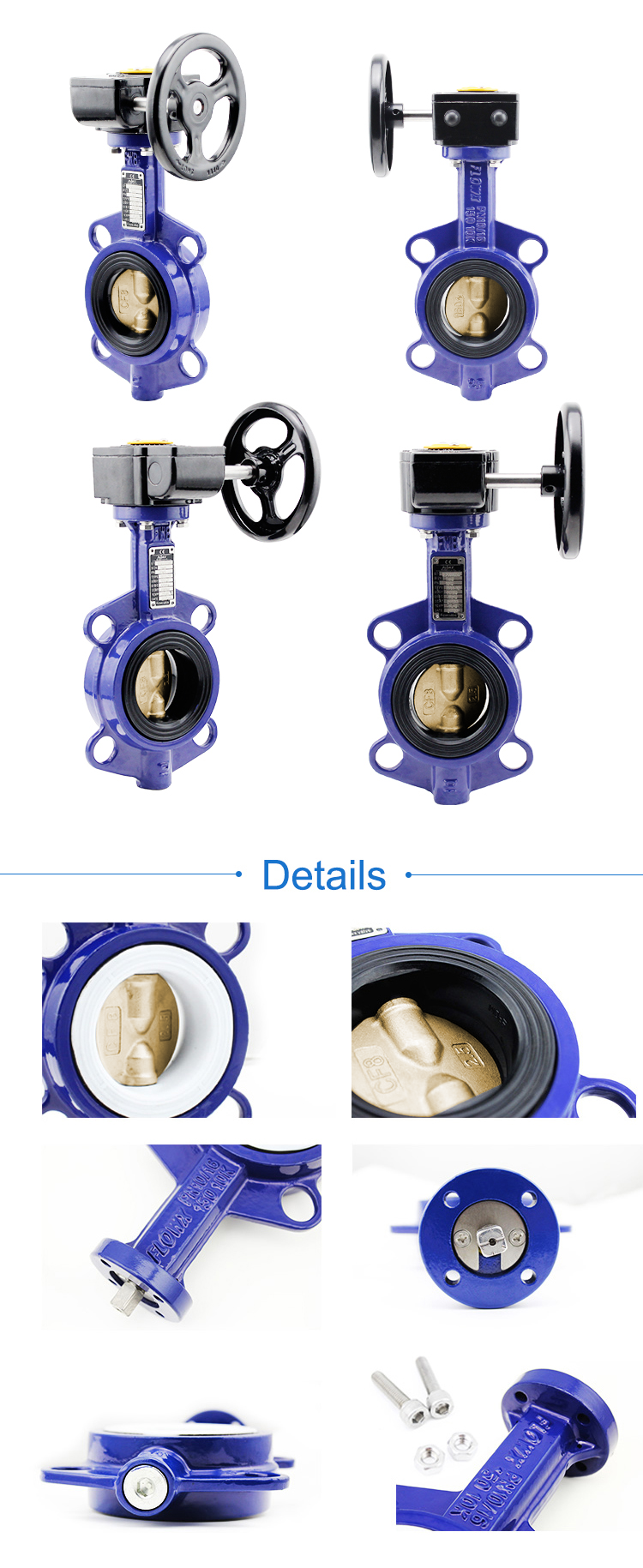

![Katup kupu-kupu perunggu aluminium]()
Spesifikasi
SPESIFIKASI VALVE
Melayani:
Cairan, gas, dan uap yang kompatibel.
Badan: 2 arah, wafer atau lug kupu-kupu.
Ukuran Garis: 2 hingga 12'.
Sambungan Akhir:Pola lug dan wafer dirancang untuk flensa dengan dimensi ANSI Kelas 125 (B16.1) dan ANSI Kelas 150 (B16.5).
Batas Tekanan:225 psi (15,5 bar).
Bahan yang Dibasahi: Bahan Tubuh: Besi ulet WCB, SS304, SS316; Cakram: Aluminium perunggu C954 , SS304, SS316, 316 SS; Kursi: EPDM atau PTFE NBR,VITON; Cincin-O: EPDM; Batang: 410 SS.
Batas Suhu:
Disk: EPDM: -50 hingga 250°F (-15 hingga 85°C); PTFE: 0 hingga 300°F (-18 hingga 150°C),NBR:-50 hingga 250°F (-15 hingga 85°C),VITION:(-25 hingga 250°C)
Bantalan:Nylatron.
*Operator: 2 hingga 6' tuas tangan pengunci 10 posisi; 8 hingga 12': gigi manual.
AKTUATOR
Tipe Seri 'DA' dan 'SR' pneumatik: Seri DA adalah aksi ganda dan seri SR adalah pegas balik (rak dan pinion).
Tekanan Pasokan Normal:DA: 40 hingga 115 psi (2,7 hingga 7,9 bar); SR: 70 hingga 115 psi (4,8 hingga 7,9 bar).
Tekanan Pasokan Maksimum:120 psi (8,6 bar).
Sambungan Udara:DA03 hingga DA11: 1/4' FNPT; SA03 hingga SR11: 1/4' FNPT.
Bahan Perumahan: Bodi aluminium anodisasi dan tutup ujung aluminium berlapis epoksi.
Batas Suhu: -40 hingga 176°F (-40 hingga 80°C).
Pemasangan Aksesori: Standar NAMUR.
Seri 'TH' dan 'MH' Listrik
Persyaratan Daya:110 VAC, 220 VAC, 24 VAC atau 24 VDC.
Konsumsi Daya: Lihat instruksi manual.
Waktu Siklus (per 90°):Lihat instruksi manual.
Peringkat Tugas: Lihat instruksi manual.
Peringkat Enklosur: NEMA 7, dirancang untuk memenuhi lokasi berbahaya: Kelas I, Grup C & D; Kelas II, Grup E, F&G; Divisi I & II.
Bahan Perumahan: Aluminium Dilapisi Bubuk.
Batas Suhu: -22 hingga 140°F (-30 hingga 60°C).
Sambungan Listrik: 1/2' NPT betina.
Input Modulasi: 4 hingga 20 mA.
Fitur Standar: Indikator posisi dan dua sakelar batas.
Aplikasi Produksi
