Гэта важны прывад у аўтаматычнай сістэме электрычнай прамысловасці матылькоў, які можна кантраляваць на вялікай адлегласці, а таксама можа задаволіць патрэбы кантролю камп'ютэрнай праграмы
Абаронная прамысловасць, нафтахімічная прамысловасць, электрастанцыя, металургія жалеза і сталі, ядзерная прамысловасць, біялагічная фармацэўтычная, ВВК, ачышчальнае абсталяванне, абсталяванне для запаўнення, абсталяванне для сушкі, абсталяванне для фарбы, суднабудаванне
Прамысловасць, інжынерная будаўніцтва, навуковая і тэхналагічная будаўніцтва, будаўніцтва аўтаматычнага кантролю, аўтаматычнага кантролю, ачысткі вады для аховы навакольнага асяроддзя, вадаправодаў і іншых галін шырока выкарыстоўваюцца.

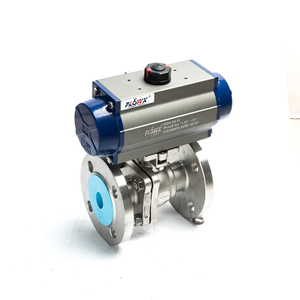

Фотаздымкі прадуктаў
Спецыфікацыі
Клапан тэхнічных характарыстык
Служба:
Сумяшчальныя вадкасці, газы і пара.
Цела: двухбаковы, пласціна або матылёк.
Памеры радка: ад 2 да 12 '.
Канчатковыя злучэнні: малюнак і пласціны, прызначаны для флансаў, якія ўяўляюць сабой клас ANSI класа 125 (B16.1) і класа ANSI класа 150 (B16.5).
Абмежаванні ціску: 225 фунтаў на кв.дюйм (15,5 бар).
Увільгатняюць матэрыялы: матэрыял для цела: пластычнае жалеза WCB, SS304, SS316; Дыск: алюмініевы бронзавы C954 , SS304, SS316, 316 SS; Сядзенне: EPDM або PTFE NBR, Viton; O-кальцо: EPDM; STEM: 410 ss.
Абмежаванні тэмпературы:
Дыск: EPDM: -50 да 250 ° F (-15 да 85 ° C); PTFE: ад 0 да 300 ° F (-18 да 150 ° C), NBR: -50 да 250 ° F (-15 да 85 ° C), Vition: (-25 да 250 ° C)
Падшыпнікі: Nylatron.
*Аператар: 2 да 6 '10-пазіцыйны фіксатар ручной рычаг; 8 да 12 ': ручная перадача.
Прывады
Pneumatic 'da ' і 'sr ' Тып серыі: серыя DA - гэта двайная акцёрская серыя, а серыя SR - вясновая вяртанне (стойка і шасцярня).
Нармальны ціск на харчаванне: DA: 40 да 115 фунтаў на квадратны квадрат (2,7 да 7,9 бар); SR: ад 70 да 115 фунтаў на кв.дюйм (4,8 да 7,9 бар).
Максімальны ціск на харчаванне: 120 фунтаў на квадратны квадрат (8,6 бар).
Паветраныя злучэнні: DA03 праз DA11: 1/4 'FNPT; SA03 праз SR11: 1/4 ' FNPT.
Жыллёвы матэрыял: анадаваны алюмініевы корпус і эпаксіднае пакрыццё алюмініевым канцом.
Абмежаванні тэмпературы: -40 да 176 ° F (-40 да 80 ° C).
Мантаж аксэсуараў: стандарт Namur.
Electric 'th ' і 'mh ' серыя
Патрабаванні да магутнасці: 110 VAC, 220 VAC, 24 VAC або 24 VDC.
Спажыванне электраэнергіі: гл. Кіраўніцтва па эксплуатацыі.
Час цыкла (за 90 °): гл. Кіраўніцтва па эксплуатацыі.
Абавязковы рэйтынг: Гл. Кіраўніцтва па эксплуатацыі.
Рэйтынг корпуса: NEMA 7, прызначаны для задавальнення небяспечных месцаў: клас I, група C&D; II клас, група E, F&G; Дывізіён I і II.
Жыллёвы матэрыял: алюміній з парашком.
Абмежаванні тэмпературы: -22 да 140 ° F (-30 да 60 ° C).
Электрычнае злучэнне: 1/2 'Самка NPT.
Мадулюючы ўвод: ад 4 да 20 мА.
Стандартныя функцыі: Індыкатар пазіцыі і два лімітавыя выключальнікі.
Вытворчыя прыкладанні
