Van bóng nổi vs Van bóng gắn trên Trunnion

Khi chọn van bóng phù hợp cho các ứng dụng công nghiệp, việc hiểu được sự khác biệt giữa van bóng nổi và van bóng gắn trunnion là rất quan trọng. Cả hai loại phục vụ cùng một chức năng cơ bản, điều khiển dòng chất lỏng hoặc khí, nhưng cấu trúc bên trong và đặc điểm hiệu suất của chúng khác nhau đáng kể. Trong bài viết này, chúng tôi sẽ phá vỡ các nguyên tắc làm việc, tính năng cấu trúc và các ứng dụng phù hợp của từng loại để giúp bạn chọn van tốt nhất cho nhu cầu của bạn.

1. Cấu trúc và nguyên tắc làm việc của các van bóng nổi

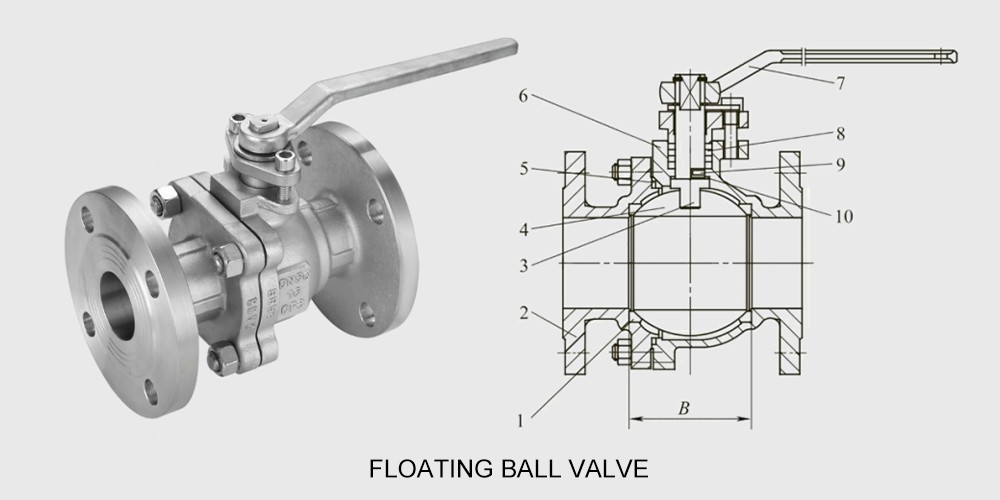

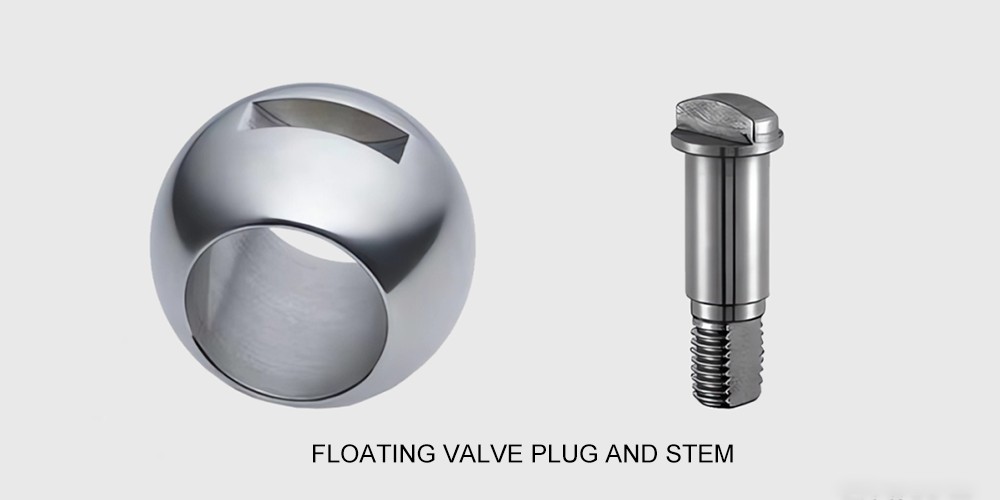

Một van nổi nổi có một quả bóng không được cố định vào thân hoặc thân van, cho phép nó 'float ' một chút trong khoang van. Nó được kẹp giữa hai vòng ngồi tại đầu vào và đầu ra của van.

Khi van hoạt động, xoay thân van xoay bóng 90 °, mở hoặc đóng dòng chảy. Dưới áp lực, quả bóng di chuyển hơi hạ lưu (về phía ổ cắm), ấn mạnh vào ghế hạ nguồn. Chuyển động này tạo ra một con dấu chặt chẽ , đó là lý do tại sao thiết kế này được gọi là van bóng 'Floating '.

Để đảm bảo một con dấu đáng tin cậy, các ghế van được tải sẵn để cầm bóng. Khi áp lực truyền thông tăng lên, quả bóng được đẩy chặt hơn so với ghế đầu ra, cải thiện hiệu suất niêm phong. Tuy nhiên, do quả bóng chỉ được giữ tại chỗ bởi thân cây và áp suất chất lỏng, ghế phải chịu trọng lượng của quả bóng và áp lực phương tiện, đặc biệt là ở kích thước lớn hơn và áp suất cao hơn. Quá tải có thể khiến vật liệu ghế bị biến dạng hoặc thất bại, dẫn đến rò rỉ nội bộ.

Vật liệu ghế chung cho các van bóng nổi bao gồm:

• PTFE (Teflon)

• Ppl (polyphenylen)

• Nylon

• Nhìn trộm

• Kim loại (cho dịch vụ cao hoặc áp suất cao)

2. Cấu trúc và nguyên tắc làm việc của các van bóng được gắn (cố định)

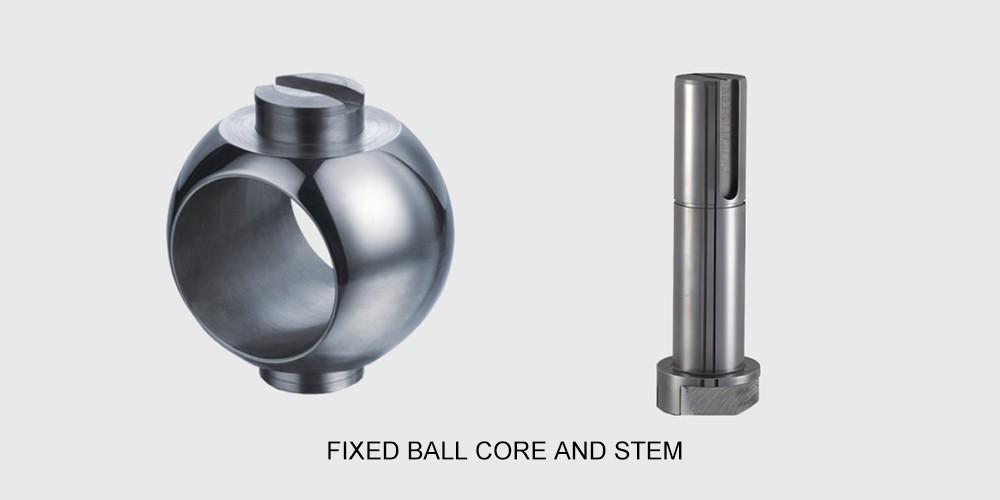

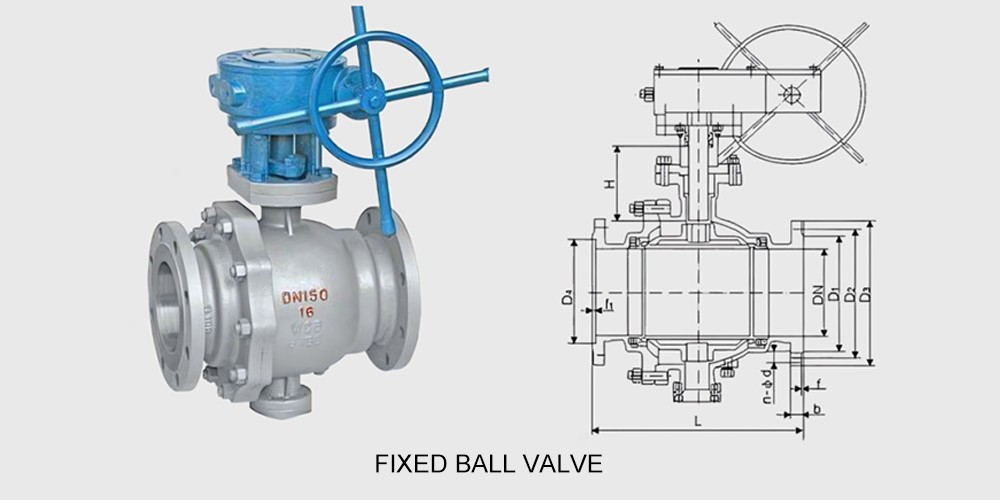

Một van bóng được gắn trunnion , còn được gọi là van bóng cố định , có một quả bóng được hỗ trợ bởi cả hai con trunnion trên và dưới (thân), ngăn không cho nó di chuyển xuôi dòng. Quả bóng vẫn cố định và xoay tại chỗ, được điều khiển bởi thân van.

Thay vì bóng chuyển sang niêm phong vào ghế, ghế van được nạp vào lò xo để di chuyển về phía bóng, tạo ra con dấu. Cấu trúc này cho phép niêm phong nhất quán và đáng tin cậy, đặc biệt là dưới áp lực cao. Nếu ghế mòn theo thời gian, lò xo đảm bảo bù tự động , duy trì một con dấu chặt chẽ.

Do lực từ chất lỏng được áp dụng cho bề mặt ghế nhỏ hơn (chứ không phải bóng đầy đủ), mô -men xoắn cần thiết để vận hành van thấp hơn đáng kể so với van bóng nổi. Điều này làm cho các van bóng được gắn Trunnion trở nên lý tưởng cho các đường ống có đường kính cao, áp suất cao , như vận chuyển khí đốt tự nhiên (ví dụ, đường ống dẫn khí phía tây ở Trung Quốc với DN1500 và áp lực lớp 1500lb).

Thiết kế Trunnion nâng cao có thể bao gồm:

• DBB (khối kép và chảy máu) : Ghế có hiệu ứng piston đơn có thể ngăn chặn áp suất từ ​​cả hai đầu và cho phép giảm áp suất khoang an toàn.

• DIB-I (cách ly gấp đôi và chảy máu loại I) : ​​Ghế có hiệu ứng piston kép ở cả hai bên, cung cấp niêm phong chặt chẽ bất kể áp lực từ thượng nguồn, hạ nguồn hoặc khoang cơ thể.

• DIB-II : Một chỗ ngồi có hiệu ứng piston đơn và một chỗ có hiệu ứng piston kép, cân bằng an toàn và chi phí.

Ngoài ra, các van Trunnion Ball thường có các cổng tiêm cho chất bịt kín khẩn cấp để tạm thời tăng cường niêm phong và mở rộng tuổi thọ dịch vụ trong quá trình rò rỉ hoặc trì hoãn bảo trì.

3. Sự khác biệt chính giữa các van bóng nổi và trunnion

Tính năng	Van bóng Ball	Van nổi
Nguyên tắc niêm phong	Ball di chuyển xuống dưới áp lực để niêm phong	Ghế di chuyển về phía bóng cố định để niêm phong
Hỗ trợ bóng	Hỗ trợ thân cây, phao bóng	Ball cố định bởi các trunnions trên và dưới
Yêu cầu mô -men xoắn	Cao hơn, đặc biệt là ở áp suất cao	Thấp hơn, phù hợp cho tự động hóa và kích thước lớn
Phù hợp nhất cho	Áp suất thấp, đường kính nhỏ	Áp suất cao, đường kính lớn
Loại niêm phong	Một mặt (ghế hạ nguồn)	Có thể hỗ trợ giảm hai chiều và khoang khoang
Các tính năng bổ sung	Đơn giản, kinh tế	DBB, DIB, tiêm niêm phong khẩn cấp

4. Bạn nên chọn loại nào?

Lựa chọn giữa van bóng được gắn nổi hoặc trunnion phụ thuộc chủ yếu vào áp suất , môi trường và kích thước van :

• Đối với các hệ thống áp suất thấp và đường ống lỗ khoan nhỏ (thường là DN50 trở xuống), các van bóng nổi là kinh tế và đủ hơn.

• Đối với các ứng dụng áp suất cao , , các đường ống lớn , hoặc nơi các tính năng an toàn và niêm phong hai chiều là rất cần thiết, các van bóng gắn trên Trunnion là lựa chọn tốt nhất.

5. Chọn giải pháp van đáng tin cậy từ nhà sản xuất đáng tin cậy

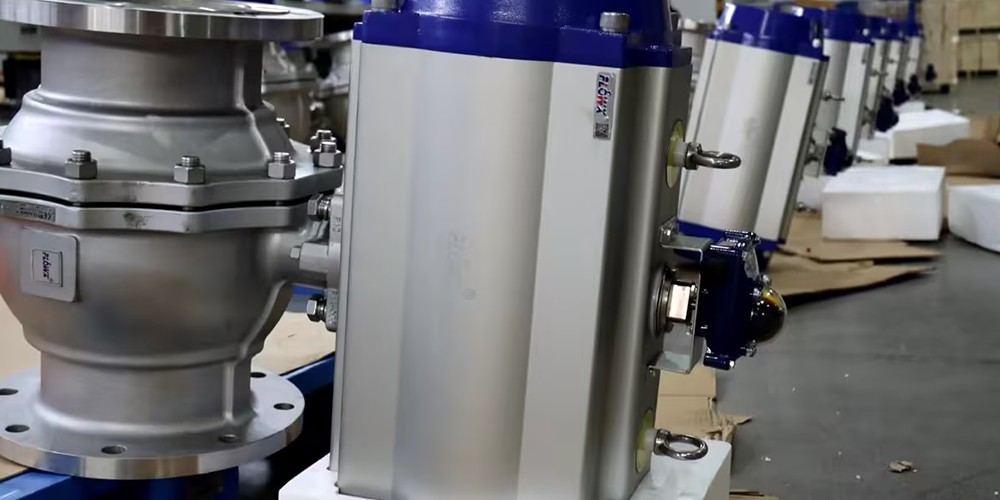

Tại Flowx , chúng tôi chuyên sản xuất các van bóng nổi hiệu suất cao và Trunnion cho một loạt các ngành công nghiệp, bao gồm dầu khí, hóa chất, xử lý nước và năng lượng.

Van của chúng tôi là:

• Được thiết kế cho cuộc sống lâu dài

• Được chứng nhận theo tiêu chuẩn quốc tế (API, ISO, CE)

• Có thể tùy chỉnh với ghế mềm hoặc kim loại

• Có sẵn với các tùy chọn giảm áp lực DBB, DIB và khoang

Nếu bạn đang tìm kiếm các van bóng đáng tin cậy, bền và hiệu quả , nhóm kỹ thuật của chúng tôi đã sẵn sàng hỗ trợ các dự án của bạn từ tư vấn đến giao hàng.

Liên hệ với chúng tôi ngay hôm nay để nhận được báo giá hoặc tư vấn kỹ thuật.
