Tipo wafer con valvola a farfalla

Valvole a farfalla industriali di altissima qualità.Certificate EN 10204 3.1.
La piastra della valvola dell'albero a doppia rottura, il design sferico della superficie di tenuta, garantisce una coppia bassa, un flusso elevato e una lunga durata.
La flangia superiore ISO 5211 può essere installata direttamente sull'attuatore (attuatore pneumatico o elettrico).
Sede vulcanizzata su supporto rigido per garantire che la gomma non si deformi.
Foro di correzione multi-standard adatto per standard nazionale, standard americano, standard britannico, flangia multi-standard giapponese
Dn40-dn300, pn10/16 /ANSI150, BS10 TAVOLA D/E
Dn350-dn600, PN10 o ANSI150, BS10 TAVOLA D/E
Sede inclinata del cuscino unica, realizza la struttura della valvola a farfalla in linea centrale, effetto eccentrico della valvola a farfalla, piastra della valvola
Nessun attrito tra la sede della valvola e la sede della valvola.
Manico resistente in acciaio inossidabile o acciaio al carbonio.

Disponibilità:



Informarsi Aggiungi al carrello

Modello:
FP1000
Marca:
FLUSSOX
Codice:
8481804909

Descrizione del prodotto

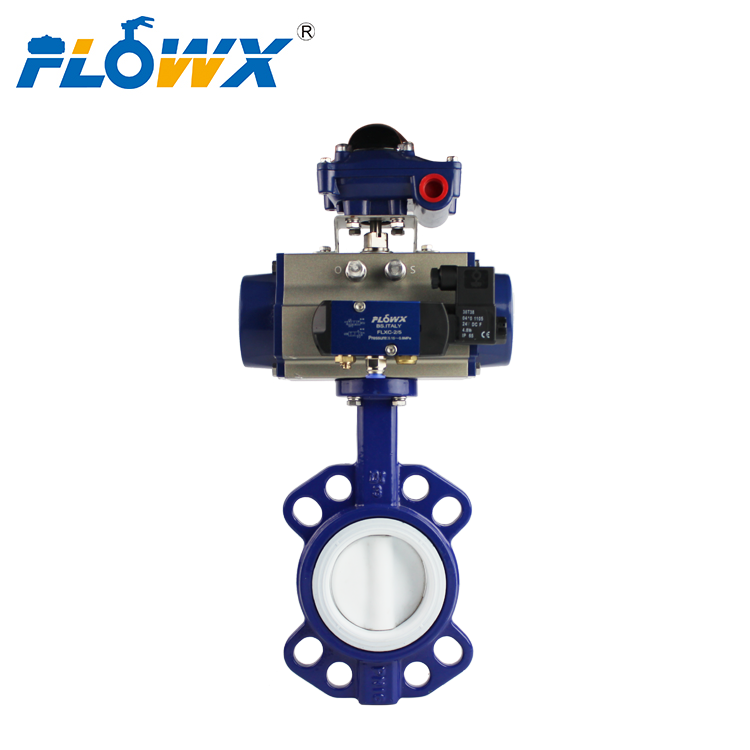

Italia Linea centrale 10 pollici DN150 PN16 Collegamento wafer resiliente Ferro duttile EPDM Sedile Attuatore pneumatico Valvola a farfalla

Clicca per maggiori informazioni!!!

Valvola a farfalla tipo wafer con maniglia del sedile in EPDM

Clicca per maggiori informazioni!!!

Parametri del prodotto

Quali sono i dettagli della nostra valvola a farfalla?

Parametri tecnici

Gamma di dimensioni	2'-24'(DN50-DN600)
Pressione	PN10/PN16/PN25, ANSI150, BS10 TABELLA D/E, JIS 10K, 16K
Operativo	Elettrico, pneumatico, manuale
Connessione	Wafer, flangia
Mezzo applicabile	Acqua/Gas/Petrolio/Polveri
Tipo di disco	Con perno, uno stelo senza perno, doppio stelo senza perno

Componenti della valvola

Materiale del corpo	SS304, SS316, ferro duttile, WCB, lega di alluminio
Materiale del sedile	EPDM, PTFE, VITON, FPM
Materiale del disco	SS304, SS316, Hastelloy, Bronzo alluminio Ceramica rivestita in ferro sferico
Materiale del disco	Ferro duttile ricoperto di nylon, ferro duttile ricoperto di nichel, gomma vulcanizzata ferro duttile

Clicca per maggiori informazioni!!!

Qual è lo standard di connessione della nostra valvola a farfalla?

Standard adottivi

1. Design della valvola: API 609, MSS SP-67

2. Faccia a faccia: API 609, MSS SP-67, DIN3202, BS EN558-1

3. Test di pressione: API 598

4. Foratura flangia: ANSI B16.1 classe 150, BS4504 PN10/PN16, DIN2501 PN10/PN16

5. Flangia superiore: ISO5211

Qual è la caratteristica della nostra valvola a farfalla?

Caratteristiche

1. disco centrale verticale

2. Stelo anti-esplosione

3.Bidirezionale

4. Design ignifugo

5. Sedile del corpo a basso attrito

6. Perdite zero

Prova standard

Test del corpo: 1,5 volte la pressione di esercizio con acqua. Questo test viene eseguito dopo il montaggio della valvola e con il disco aperto a metà posizione ed è denominato test idraulico del corpo.

Test del sedile: 1,1 volte la pressione di esercizio con acqua.

Test di funzionamento/funzionamento: al momento dell'ispezione finale, ciascuna valvola e il suo attuatore (leva di controllo del flusso/ingranaggio/attuatore pneumatico) vengono sottoposti a un test di funzionamento completo (apertura/chiusura). Questo test è stato effettuato senza pressione e a temperatura ambiente. Garantisce il corretto funzionamento del gruppo valvola/attuatore con accessori quali elettrovalvola, finecorsa, regolatore filtro aria ecc.

Test Speciale: Su richiesta, qualsiasi altro test può essere eseguito secondo istruzioni speciali del cliente.
